气动固定球阀

产品型号：Q647F
公称通径：DN50~500mm
公称压力：PN1.6~6.4MPa
适用温度：-28℃～300℃
适用介质：水、蒸汽、油品、硝酸类、醋酸类
驱动方式：手动、气动
结构長度按：GB1221-89
法兰尺寸按：GB9113、JB79-59
检验试验按：JB/T9092-99

产品详情

气动固定球阀概述

气动固定球阀，气动球阀，球阀是双向阀，流向无限制。中法兰用螺柱连接，上下阀杆均设有滑动轴承，减少磨擦，使用操作省力、平稳。在正常情况下：压力低时阀座密封依靠弹簧预紧力使阀座紧贴球體达到密封，压力高时，在阀座上形成活塞效应，在上游介质压力作用下，使阀座压紧球體达到密封、气动固定球阀，气动球阀，球阀广泛应用于过程控制系统实现开或关。

气动固定球阀技术参数

阀类	传动方式	连结形式	结构形式	密封面	公称压力（MPa）	阀體材料
球阀	6-气动 6s-气动带手动	4-法兰式	固定球直通	F-氟塑料 H-合金钢 PPL	1.6 2.5 4.0 6.4	按表内阀體 材料代号
公称通径DN（mm）		50-500
材料代号		C		P		R
主要零件	阀體	WCB		ZG1Cr18Ni9Ti		ZG1Cr18Ni12Mo2Ti
	球板	2Cr13		1Cr18Ni9Ti		1Cr18Ni12MoTi
	阀杆	2Cr13		1Cr18Ni9Ti		1Cr18Ni12MoTi
	密封圈	增强聚四氟乙烯对位聚笨
	填料	聚四氟乙烯柔性石墨
适用 工况	适用介质	水、蒸汽、油品		硝酸类		醋酸类
	适用温度	-28℃～300℃
控制型式		双作用/单作用
作用型式		切断/调节
输入信号		電信号：0～10mA、-4～10mA 气信号20～100kPa
回信電压		AC220V/DC24V
工作介质		净化压缩压气
执行器	型号	GT系列、HY系列、AW系列、ZSH系列等
	气源压力	0.4～0.7MPa

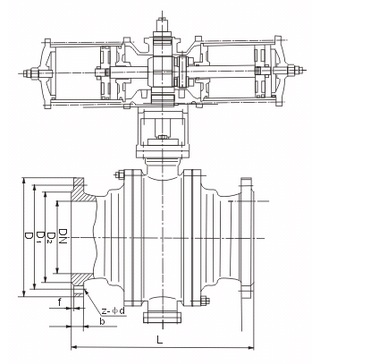

气动固定球阀安装尺寸表

公称通径DN（mm）	尺寸															执行器型号
	1.6MPa					2.5MPa					4.0MPa
	L	D	D1	B	Z-φD	L	D	D1	B	Z-φD	L	D	D1	B	Z-φD
50	203	160	125	16	4-18	216	160	125	20	4-18	216	160	125	20	4-18	可选配GTD/GTE、 AW/AWS、HY、 ZSH系列执行器（以上选配仅供参选具體选用根据实际要求）
65	222	180	146	18	4-18	241	180	145	22	8-18	241	180	145	22	8-18
80	241	195	160	20	8-18	283	195	160	22	8-18	283	195	160	22	8-18
100	305	215	180	20	8-18	305	230	190	24	8-23	305	230	190	24	8-23
125	356	245	210	22	8-18	381	270	220	28	8-25	381	270	220	28	8-25
150	394	280	240	24	8-23	403	300	250	30	8-25	403	300	250	30	8-25
200	457	335	295	26	12-23	502	360	310	34	12-25	502	375	320	38	12-30
250	533	405	355	30	12-25	586	425	370	36	12-30
300	610	460	410	30	12-25	648	485	430	40	16-30
350	686	520	470	34	16-25	762	550	490	44	16-34
400	762	580	525	36	16-30	838	610	550	48	16-34
450	864	640	585	40	20-30	914	660	600	50	20-34
500	914	705	650	44	20-34	991	730	660	52	20-41
