双向压蝶阀
产品型号：SD363H/Y/F
公称通径：DN100～1200mm、NPS4"～48"
公称压力：150Lb磅级/PN25
适用温度：碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质：水、蒸汽、热水、油品
驱动形式：蜗轮传动、電动、气动、液动
焊接标准：GB12224、ANSI B16、25、DIN2559
公称通径：DN100～1200mm、NPS4"～48"
公称压力：150Lb磅级/PN25
适用温度：碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质：水、蒸汽、热水、油品
驱动形式：蜗轮传动、電动、气动、液动
焊接标准：GB12224、ANSI B16、25、DIN2559
产品详情
一、SD363H焊接双向压蝶阀产品概述
我公司引进能够國外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于治金 、電力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流體使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命長，本阀军邮双向密封功能，产品符合國家GB/T13927-92阀门压力试验标准。
二、SD363H焊接双向压蝶阀产品特点
１、采用三偏心蝶阀堪称顶尖过程阀门，此设计使阀门為高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
２、由于采用焊接结构，使阀门与管道平面达到永久性的零泄漏。
３、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。
三、SD363H焊接双向压蝶阀主要技术参数
| 公称通径DN（mm) | DN100～1200mm、NPS4"～48" |
| 公称压力PN（Mpa) | 强度试验(1.5×PN)密封试验(1.1×PN) |
| 适用温度 | 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ |
| 适用介质 | 水、蒸汽、热水、油品 |
| 驱动方式 | 蜗轮传动、電动、气动、液动 |
| 压力等级 | ANSI 150Lb磅级/PN25 |
| 焊接标准 | GB12224、ANSI B16、25、DIN2559 |
SD363H焊接双向压蝶阀主要零部件材料
| 零件名称 | 材料 |
| 阀體 | 碳钢、不锈钢、铬铝钢 |
| 蝶板 | 碳钢、合金钢、不锈钢 |
| 阀座 | 3不锈钢、钴基硬质合金 |
| 轴套 | 不锈钢 |
| 阀杆 | 不锈钢、特殊材料 |
| 填料 | 柔性石墨 |

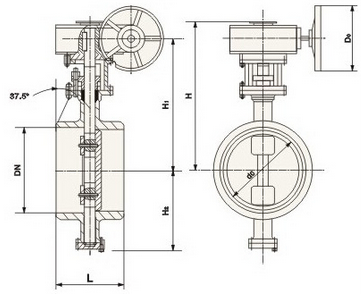

D363H/663H/963H/-10/16/25/40/C、P、RSD363H焊接双向压蝶阀连接尺寸
| 公称通经 | 主要尺寸 | 公称通经 | 主要尺寸 | ||||||
| in | DN(mm) | L | H1 | H | in | DN(mm) | L | H1 | H |
| 4 | 100 | 190 | 270 | 370 | 18 | 450 | 330 | 535 | 820 |
| 5 | 125 | 200 | 295 | 390 | 20 | 500 | 350 | 560 | 900 |
| 6 | 150 | 210 | 308 | 416 | 24 | 600 | 390 | 630 | 980 |
| 8 | 200 | 230 | 370 | 530 | 28 | 700 | 430 | 670 | 1100 |
| 10 | 250 | 250 | 450 | 580 | 32 | 800 | 470 | 800 | 1300 |
| 12 | 300 | 270 | 465 | 630 | 36 | 900 | 510 | 850 | 1370 |
| 14 | 350 | 290 | 475 | 595 | 40 | 1000 | 550 | 880 | 1480 |
| 16 | 400 | 310 | 505 | 755 | 48 | 1200 | 630 | 1000 | 1690 |
