公称压力：PN0.6-6.4MPa
适用介质：清水、污水、原水等
适用温度：0～80℃
法兰连接尺寸：GB4216.2～4216.5、GB/T17241.6
压力试验： GB/T13927

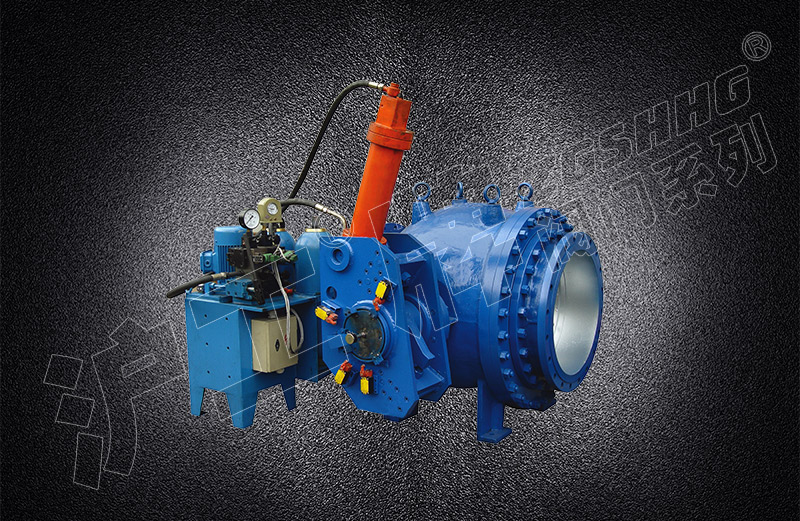

调流阀具流量控制、减压稳压控制、泄压持压控制、放空消能等多种功能。该阀结构新颖、性能先进、运行可靠，可广泛用于水利水電、冶金、石化、水司、市政、环保等行业各类供排水系统。
技术参数
|
项 目 |
参 数 |
|
公称压力(MPa) |
0.6-6.4MPa |
|
泄漏量 |
符合GB/T13927-1992标准规定 |
|
适用温度(℃) |
0～80 |
|
适用介质 |
清水、污水、原水等 |
阀门结构尺寸
PN1.0-PN2.5MPa调流调压阀外型尺寸及连接尺寸表
|
公称通径 |
外型尺寸 mm （参考值） |
连接尺寸 mm（标准值） |
|||||||||||||
|
PN1.0 MPa |
PN1.6 MPa |
PN2.5 MPa |
|||||||||||||
|
L |
H1 |
H2 |
D |
D1 |
n-Φd |
b |
D |
D1 |
n-Φd |
b |
D |
D1 |
n-Φd |
b |
|
|
100 |
325 |
210 |
160 |
220 |
180 |
8-Φ18 |
22 |
220 |
180 |
8-Φ18 |
22 |
235 |
190 |
8-Φ22 |
24 |
|
125 |
325 |
240 |
190 |
250 |
210 |
8-Φ18 |
22 |
250 |
210 |
8-Φ18 |
22 |
270 |
220 |
8-Φ26 |
26 |
|
150 |
350 |
290 |
220 |
285 |
240 |
8-Φ22 |
24 |
285 |
240 |
8-Φ22 |
24 |
300 |
250 |
8-Φ26 |
28 |
|
200 |
400 |
330 |
310 |
340 |
295 |
8-Φ22 |
24 |
340 |
295 |
12-Φ22 |
24 |
360 |
310 |
12-Φ26 |
30 |
|
250 |
500 |
330 |
395 |
395 |
350 |
12-Φ22 |
26 |
405 |
355 |
12-Φ26 |
26 |
425 |
370 |
12-Φ30 |
32 |
|
300 |
600 |
420 |
460 |
445 |
400 |
12-Φ22 |
26 |
460 |
410 |
12-Φ26 |
28 |
485 |
430 |
16-Φ30 |
34 |
|
350 |
700 |
510 |
490 |
505 |
460 |
16-Φ22 |
26 |
520 |
470 |
16-Φ26 |
30 |
555 |
490 |
16-Φ33 |
38 |
|
400 |
800 |
655 |
520 |
565 |
515 |
16-Φ26 |
26 |
580 |
525 |
16-Φ30 |
32 |
620 |
550 |
16-Φ36 |
40 |
|
450 |
900 |
750 |
580 |
615 |
565 |
20-Φ26 |
28 |
640 |
585 |
20-Φ30 |
40 |
670 |
600 |
20-Φ36 |
46 |
|
500 |
1050 |
820 |
640 |
670 |
620 |
20-Φ26 |
28 |
715 |
650 |
20-Φ33 |
44 |
730 |
660 |
20-Φ36 |
48 |
|
600 |
1175 |
970 |
730 |
780 |
725 |
20-Φ30 |
34 |
840 |
770 |
20-Φ36 |
54 |
845 |
770 |
20-Φ39 |
58 |
|
700 |
1320 |
1050 |
850 |
895 |
840 |
24-Φ30 |
34 |
910 |
840 |
24-Φ36 |
40 |
960 |
875 |
24-Φ42 |
50 |
|
800 |
1600 |
1215 |
1020 |
1015 |
950 |
24-Φ33 |
36 |
1025 |
950 |
24-Φ39 |
42 |
1085 |
990 |
24-Φ48 |
54 |
|
900 |
1700 |
1350 |
1270 |
1115 |
1050 |
28-Φ33 |
38 |
1125 |
1050 |
28-Φ39 |
44 |
1185 |
1090 |
28-Φ48 |
58 |
|
1000 |
1900 |
1560 |
1390 |
1230 |
1160 |
28-Φ33 |
38 |
1255 |
1170 |
28-Φ42 |
46 |
1320 |
1210 |
28-Φ55 |
62 |
|
1200 |
2100 |
1750 |
1510 |
1455 |
1380 |
32-Φ39 |
44 |
1485 |
1390 |
32-Φ48 |
52 |
1530 |
1420 |
32-Φ55 |
70 |
|
1400 |
2420 |
2100 |
1625 |
1675 |
1590 |
36-Φ42 |
48 |
1685 |
1590 |
36-Φ48 |
58 |
1755 |
1640 |
36-Φ60 |
76 |
|
1600 |
2700 |
2435 |
1920 |
1915 |
1820 |
40-Φ48 |
52 |
1930 |
1820 |
40-Φ55 |
64 |
1975 |
1860 |
40-Φ60 |
84 |
|
1800 |
3070 |
2670 |
2110 |
2115 |
2020 |
44-Φ48 |
56 |
2130 |
2020 |
44-Φ55 |
68 |
|
|
|
|
|
2000 |
3250 |
1980 |
2310 |
2325 |
2230 |
48-Φ48 |
60 |
2345 |
2230 |
48-Φ60 |
70 |
|
|
|
|
