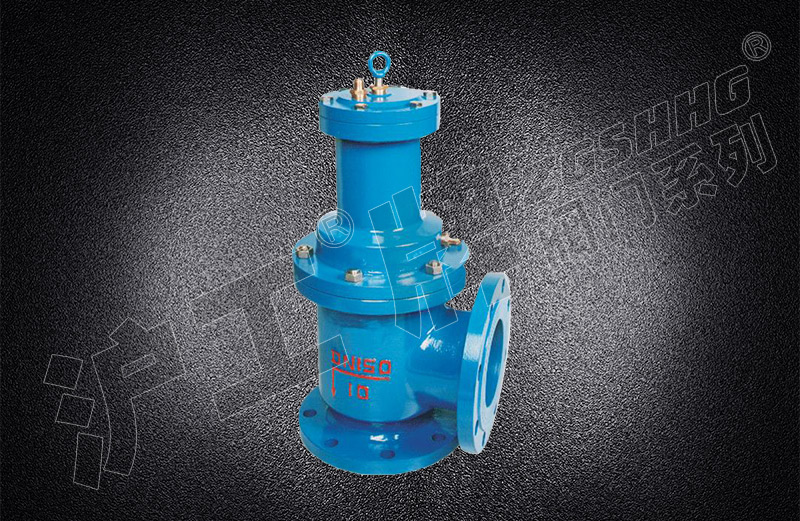

液压气动角式快开排泥阀
产品型号:XYLJ744X/XYLJ644X
公称压力:PN0 6~1.0MPa
公称通径:DN100~400mm
最低马驱动压力:0.15MPa
适用介质:水、污水
驱动介质:清水、气
适用温度:0~80℃
法兰标准:GB/T l 7241 6 GB/T 911 3
试验标准:GB/T l 3927 APl 598
产品详情

一、液压、气动角式快开排泥阀产品特点

       液压、气动角式快开排泥阀,是一种由液压源或气动源作执行机构的角型截止类阀门。通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞為L形皮碗,密封性能好,经久耐用,阀门密封副亦為橡胶密封,无泄漏。还可通过電动二位四通换向電磁阀实现遠程控制。操作方便,安全可靠。 液压角式快开排泥阀,气动角式快开排泥阀,角式快开排泥阀。


二、液压、气动角式快开排泥阀主要零部件材料

零件名称

月體、月盖

膜片压板、阀盘

阀杆

膜片

材 料

铸铁、球铁、碳钢

球铁、青铜

不镕钢

尼龙强化橡胶


三、液压、气动角式快开排泥阀主要外形连接尺寸

DN

80

100

150

200

250

300

350

400

H

480

500

620

735

805

940

1100

1200

L1

135

145

175

225

260

280

305

340

L2

125

125

145

185

205

245

270

310
