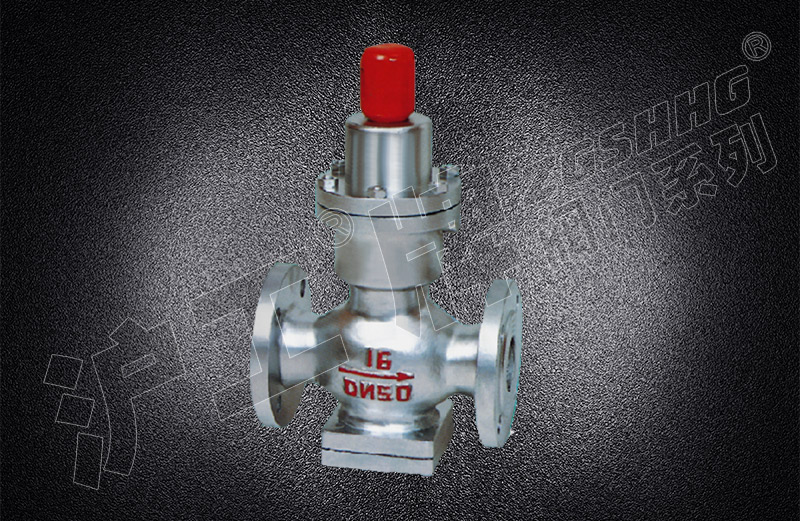

波纹管减压阀
产品型号：Y44H
公称通径：DN20~50mm
公称压力：PN0.6~1.6MPa
主要材质：碳钢、不锈钢
适用温度：≤200℃
主要材质：碳钢、不锈钢
驱动方式：手动
法兰标准：GB/T17241.6、GB/T9113
试验标准：GB/T13927、API598
产品详情

波纹管减压阀用途说明

       用于温度在200℃以下的蒸汽、空气、水无腐蚀性介质的管路上，使通过阀體的介质压力保持恒定，以适应工作需要。阀前进口压力P1由1.0-0.1MPa，波纹管减压阀后出口压力P2為0.4-0.05MPa，阀前与阀后的压力差不大于0.6MPa，也不应小于0.05MPa。

使用原理和结构说明

1、阀前进口介质压力从阀瓣和阀體密封圈开启间隙进入體腔使介质压力流满波纹管的组合箱，波纹管和弹簧因受介质压力的挤压而压缩，阀瓣随着阀杆位移，阀瓣产生对阀體密封圈的关闭，将阀前介质截止，不作阀后介质压力的补充。当阀后的介质压力降低，波纹管因受调节弹簧的径项力，使波纹管叠纹变形，阀杆将阀瓣顶开。使介质通过阀體密封圈补充阀后压力的降低。


2、波纹管减压阀是由阀體、阀盖、阀瓣、阀體密封圈、阀杆、波纹管、调节弹簧等零件组成，體腔进口组装有阀瓣、阀體密封圈和辅弹簧，辅弹簧是保持阀瓣和阀體密封圈自动的密封，出口體腔组装弹性密封元件（波纹管）即保证阀后介质压力的泄漏和克服压力不均匀度的补偿。螺钉是调整弹簧负荷压力减压阀工作性能。


主要外形尺寸

公称通径DN 外形尺寸 连接尺寸
L H H1 PN1.6MPa PN1.6MPa PN1.6MPa
0.6/1.0MPa 1.6MPa D K n-Φ d C D K n-Φ d C D K n-Φ d C
15 140 140 290 90 80 55 4-12 40 12 95 65 4-14 45 12 95 65 4-14 45 14
20 140 140 295 98 90 65 4-12 50 12 105 75 4-14 55 14 105 75 4-14 55 14
25 160 160 295 110 100 75 4-12 60 14 115 85 4-14 65 14 115 85 4-14 65 14
32 1080 180 295 110 120 90 4-14 70 14 135 100 4-18 78 16 135 100 4-18 78 16
40 200 200 325 125 130 100 4-14 80 14 145 110 4-18 85 16 145 110 4-18 85 16
50 230 230 325 125 150 110 4-14 90 14 160 125 4-18 100 16 160 125 4-18 100 16
65 280 325 130 160 130 4-14 110 14 180 145 4-18 120 18 180 145 4-18 120 18
80 310 380 160 185 150 4-18 125 16 195 160 4-18 135 18 195 160 8-18 135 20
100 350 380 170 205 170 4-18 145 16 215 180 8-18 155 20 215 180 8-18 155 20
