公称通径：DN50-800mm
公称压力：PN0.6~1.6MPa
适用温度：≤80～120℃
适用介质：空气、水、污水、蒸气、煤气、油品等
主要材质：球墨铸铁、铸钢、合金钢、不锈钢
驱动形式：手动、蜗杆蜗轮传动、气传动、電传动
设计标准：GB/T2238-1989
法兰连接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构長度：GB/T12221-1989
压力试验：GB/T13927-1992;JB/T9092-1999
对夹软密封蝶阀用途及特点
软密封蝶阀适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、電力、台金、城建、轻纺、造纸等给排水、气體管道上作调节流量和截流介质的作用。
对夹软密封蝶阀其主要特点
1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命長等特点。
对夹软密封蝶阀采用标准
设 计 标 准：GB/T12238-1989、 lS0 10631-1994或BS EN593-1998
法兰连接尺寸 GB/T17241．6-1998 、IS0 7005-2或BSEN 1092-2002
结 构 長 度 : GB/T1 2221-1989、lS0 5752-1988或BS EN558-1
压 力 试 验：GB/T13927-1 992、JB/T9092-1999、lS0 5028-1993或BS 6755-l-1986
对夹软密封蝶阀主要技术参数
|
公称通径 |
DNmm |
50～2000 |
||
|
公称压力 |
PNMPa |
0.6 |
1.0 |
1.6 |
|
试验压力 PsMPa |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等 |
|||
|
驱动形式 |
手动、蜗轮传动、气传动、電传动 |
|||
对夹软密封蝶阀主要零件的材料
|
零件名称 |
材料 |
|
阀體 |
球墨铸铁、铸钢、合金钢、不锈钢 |
|
蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
|
密封圈 |
各种橡胶、聚四氟乙烯 |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
0型圈、柔性石墨 |
对夹软密封蝶阀密封材料
|
材料品种 |
氯丁橡胶 |
丁腈橡胶 |
乙丙橡胶 |
聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
|
代号 |
×或 0rJ |
XA或orJA |
XB或orJB |
xC、JC或0rF |
XD或orJD |
× E或orJE |
|
耐最高温度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
|
耐最低温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
|
适用工作温度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |

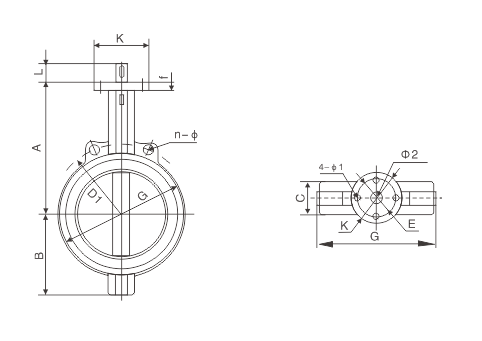

对夹软密封蝶阀主要外形尺寸及重量（PN1.0/1.6MPa）
| DN(mm) | A | B | C | D1 | L | n-Φ | K | E | 4-Φ1 | Φ2 | G | 重量WT（kg) |
| 50 | 140 | 80 | 43 | 125 | 32 | 4-19 | 77 | 57.15 | 4-6.7 | 12.6 | 100 | 3.34 |
| 65 | 152 | 89 | 46 | 145 | 32 | 4-19 | 77 | 57.15 | 4-.67 | 12.6 | 120 | 3.94 |
| 80 | 159 | 95 | 45.21 | 160 | 32 | 8-19 | 77 | 57.15 | 4-.67 | 12.6 | 127 | 4.05 |
| 100 | 178 | 114 | 52.07 | 180 | 32 | 8-19 | 92 | 69.85 | 4-10.3 | 15.77 | 156 | 5.48 |
| 125 | 190 | 127 | 55.5 | 210 | 32 | 8-19 | 92 | 69.85 | 4-10.3 | 18.92 | 190 | 7.66 |
| 150 | 203 | 139 | 55.75 | 240 | 32 | 8-23 | 92 | 69.85 | 4-10.3 | 18.92 | 212 | 8.5 |
| 200 | 238 | 175 | 60.58 | 295 | 45 | 8-23 | 115 | 88.9 | 4-14.3 | 22.1 | 268 | 25 |
| 250 | 268 | 203 | 68 | 350 | 45 | 12-23 | 115 | 88.9 | 4-14.3 | 28.45 | 325 | 31.4 |
| 300 | 306 | 242 | 76.9 | 400 | 45 | 12-23 | 140 | 107.95 | 4-14.3 | 31.6 | 403 | 45.9 |
| 350 | 368 | 267 | 76.17 | 460 | 45 | 16-23 | 140 | 107.95 | 4-14.3 | 31.6 | 436 | 54 |
