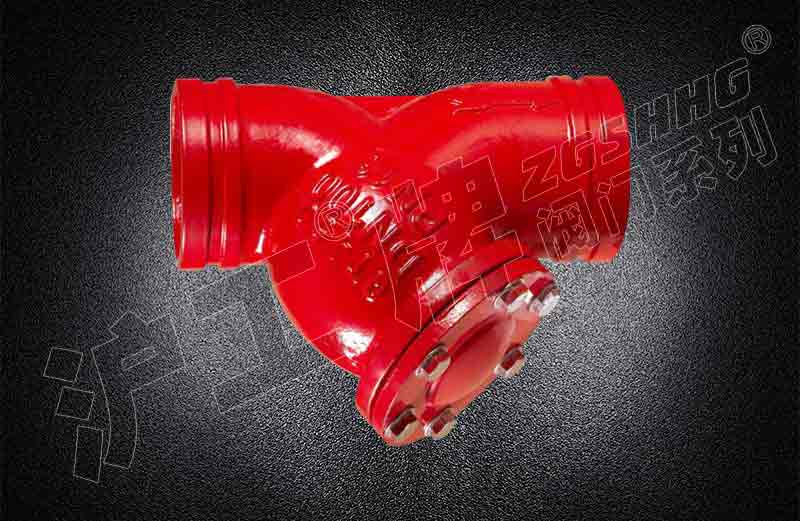

沟槽过滤器
沟槽过滤器
产品详情

产品说明

　　沟槽式卡箍Y型过滤器:过滤面积大、流阻系数小、下端部装有自由冲洗装置，冲洗时间快比一般Y型过滤快8~10倍。阀體内外采用无毒性的粉體环氧树脂喷涂，使水质不至于出现缺水及阀體的腐蚀。过滤网采用不锈钢，在使用过程中不会出现滤网结锈而减少过滤面积。本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装


产品性能参数

型号 PN 工作压力(Mpa) 适用温度(℃) 适用介质
DFSRY-16Q 16 1.6 ≤100 蒸汽、水
DFSRY-16C
DFSRY-16P 硝酸类
DFSRY-16QR 醋酸类


零部件材料

型号 材料
阀體、法兰盖 过滤网
DFSRY-16Q 球墨铸铁 不锈钢
DFSRY-16C 碳素钢
DFSRY-16P 不锈钢
DFSRY-16QR 不锈钢


主要外形及结构尺寸(PN16)

DN DN/in OD L H DN DN/in OD L H
50 2 60 200 150 150 6 165 460 360
65 21/2 76 240 180 200 8 219 550 440
80 3 89 270 200 250 10 273 680 530
100 4 114 340 260 300 12 325 790 580
125 5 140 400 310


外形及结构尺寸(钢管滚槽、开槽基本尺寸及偏差)

公称通径 钢管外径 A10/-0.5 B1+0.5/0 C+0.5/0
50 60 14.5 9.5 2.2
65 76
80 89
100 114 16
125 140
150 165
200 219 19 13 2.5
250 273
300 325 3.3
