公称通径:DN40-600mm
适用介质:水及弱腐蚀性流體
适用温度: 0~~80℃
法兰标准:GB/T172416 6BT9113
试验标准:GB/T13927AP1598
产品概述

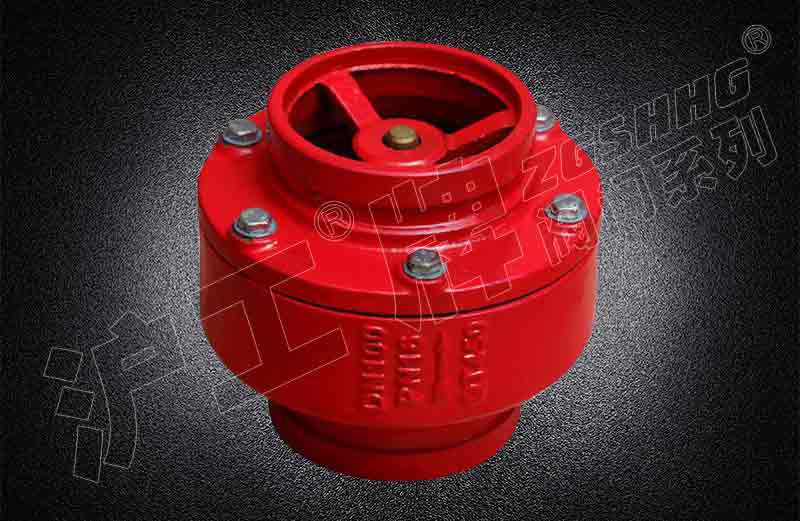

H81X沟槽消声止回阀又称逆止阀、单向阀、消声止回阀逆流阀、和背压阀。是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的沟槽阀门。止回阀属于一种自动阀门，主要作用是防止介质倒流、防止泵及驱动電动机反转，以及容器介质的泄放。还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。
H81X沟槽消声止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，由于阀内通道成流線形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。
主要技术参数
|
公称压力 |
1.O |
1.6 |
2.5 |
|||||||||
| 试验压力 |
壳體强度 |
1.5 |
2.4 |
3.75 |
||||||||
|
密封性能 |
1.1 |
1.76 |
2.75 |
|||||||||
| 适用介质 |
产品类型 |
铸铁、球墨铸铁 |
铜 |
碳钢 |
不锈钢 |
|||||||
|
适用介质 |
水、水蒸汽、油品、空气 |
水、水蒸汽 |
水、水蒸汽、油品、空气 |
硝酸类 |
||||||||
| 工作温度 |
密封面材质 |
橡胶 |
乙腈橡胶 |
乙丙橡胶 |
氟橡胶 |
聚四氟塑料 |
铜 |
不锈钢 |
||||
|
工作温度 |
≤60 |
≤80 |
≤250 |
≤250 |
≤200 |
≤200 |
≤200 |
|||||
主要零件材料
|
产品类型 |
材质 |
||||
|
阀體 |
阀板 |
阀轴 |
密封面 |
||
|
铸铁 |
HT200 |
球铁、碳钢、喷涂或不锈钢 |
铬不锈钢 |
不锈钢或铜 |
橡胶NBR、丁晴橡胶NBR、乙丙EPOM、氟橡胶PTFE、聚四氟塑料F46 |
|
球墨铸铁 |
QT450 |
球铁、碳钢、喷涂或不锈钢 |
铬不锈钢 |
不锈钢或铜 |
|
|
铜 |
铜 |
铜或不锈钢 |
铬不锈钢 |
钢 |
|
|
碳钢 |
WCB |
球铁、碳钢、喷涂或不锈钢 |
铬不锈钢 |
不锈钢或铜 |
|
|
不锈钢 |
1Crl8Ni9T1(304) |
不锈钢 |
不锈钢 |
不锈钢 |
|
主要外形及连接尺寸
|
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
- | |||
|
D |
57 |
60 |
76 |
89 |
108 |
114 |
133 140 |
159 165 168 |
219 |
273 |
325 |
377 |
426 |
480 |
530 |
630 |
||
|
A1 |
14.5 |
14.5 |
14.5 |
16 |
16 |
16 |
19 |
19 |
19 |
25 |
25 |
25 |
25 |
25 |
- | |||
|
B1 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
- | |||
|
C |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.5 |
2.5 |
3.3 |
3.3 |
5.5 |
5.5 |
55 |
55 |
- | |||
|
H81X |
L |
140 |
140 |
150 |
80 |
- |
220 |
258 |
332 |
370 |
- | - | - | - | - | - | ||
