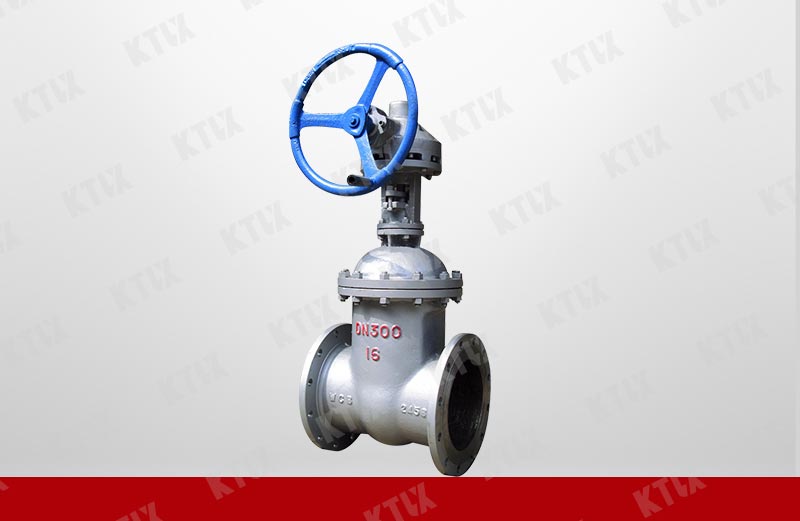

设计规范

设计标准 :API 600、API6D、ASME B16.34

结构長度 :ASME B16.10、API6D

连接标准 :ASME B16.5、ASME B16.47

压力试验 :API 598

压力-温度等级:ASME B16.34

 特点

1、闸板有两个密封面，密封面形成楔形、楔形角随阀门参数而异， 通常為5°。

2、楔式闸阀的密封原理是靠楔形闸板上两个密封面和阀體上两个 密封面楔入时的紧密结合，从而达到 密封性能的。

3、楔式闸阀根据阀杆带动闸板启闭方式的不同，可分為明杆闸阀 （升降杆闸阀）和暗杆闸阀（旋转杆闸阀）。

4、楔式闸阀根据闸板结构形式的不同，可分為弹性闸板闸阀和刚 性闸板闸阀。

5、阀體為铸造成型，阀體与阀盖采用螺栓连接，中法兰采用缠绕 式垫片密封，客户有特殊要求时也可采用金属环连接。

6、通道流畅，流量系数小。密封面受介质的冲刷和侵蚀小。

7、密封面采用合金钢或硬质合金，耐磨、抗擦伤性能好。

8、采用柔性石墨填料，密封可靠，操作轻便灵活。

9、介质流向不受限制，不扰流、不降低压力。
